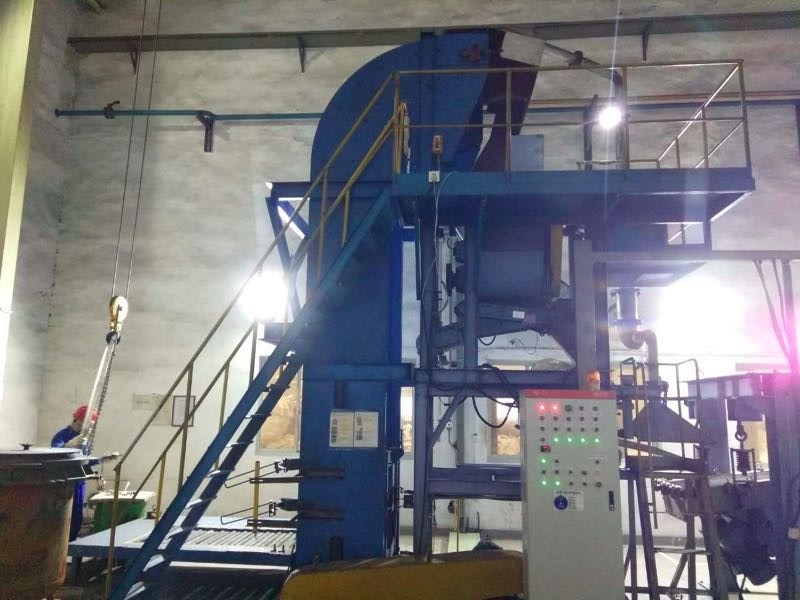

釹鐵硼篩選破碎工藝概述及設備配置

釹鐵硼研磨篩選提升工藝系統所需設備包含如下內容：非標提升機 1套、 料倉1套、倉下吊掛式電磁振動給料機1臺、破碎機1套、篩前電磁振動給料機1套、振動篩1臺及所承載設備的鋼構平臺一套，以及電器控制部分。

電器部分由需方自理。

主要設備技術參數如下

1.提升機

    規格型號：TH-Ф780

數量：1套

提升形式：鏈條 32A

材質：碳鋼+槽鋼

提升物件：桶料  圓桶尺寸：Ф780*1500mm

提升產量：800KG/次桶

提升高度：6550mm

電機減速機：XWED74-187-4KW

2. 料倉

規格型號：LC1200*1200

數量： 1臺

材質：Q235

倉容：配套

板材厚度：6mm

3. 倉下吊掛式電磁給料機

型號：GZ3

振幅：雙振幅1.75mm

***大入料粒度：＜75mm

給料形式：吊掛式

振動頻率：3000r/min

供電電壓：220v

功率：0.2Kw

4. 篩前電磁振動給料機1套

型號：GZZ5

雙振幅：1.5mm

給料形式：座式

振動頻率：3000r/min

供電電壓：220V

功率：30W

5. 振動篩

規格型號：TYZ525-2S

層數：2層

篩網孔徑：業主提供篩板

數量：1臺

篩分目的：除雜

有效篩分面積：500mm*2500mm

單臺篩分產量:300Kg/h

防爆電機型號功率：YBZJ16-6   1.1KW*2  轉速：960r/min

設備材質：與物料接觸為304不銹鋼，其他材質為Q235碳鋼

安裝形式：吊掛式（掛鉤式鏈條電動葫蘆HHBB0.5-0.1）

振動幅度：3-5mm

供電電壓：380V

6.鋼構平臺

平臺范圍：料倉平臺、破碎機平臺（破碎機帶有滑道功能）、直線篩給料機平臺（帶有滑道功能）、直線篩周邊配料。

材質：碳鋼

安裝形式：可拆卸。
